p-n 접합의 공핍층, 전하 이동이 전류를 가르는 원리
다이오드와 태양전지의 출발점은 p형 반도체와 n형 반도체가 만나는 얇은 경계, 즉 p-n 접합이다. 이 접합은 전자가 한쪽 방향으로만 잘 흐르도록 만드는 ‘문’이 아니라, 이동한 전하가 남긴 고정 이온과 전기장이 평형을 이루는 구조다. 이 균형을 이해하면 정류와 광전 변환을 같은 언어로 볼 수 있다.
핵심 요약 접합 직후에는 농도 차이 때문에 전자와 정공이 서로 반대편으로 확산한다. 경계에 남은 이온은 공핍층과 내부 전기장을 만들고, 그 전기장은 추가 확산을 되돌려 순전류가 0인 평형을 만든다.
p형과 n형에서 무엇이 다른가
순수한 실리콘은 공유결합으로 전자를 묶는다. 여기에 원자가 전자가 하나 많은 불순물을 넣으면 이동 가능한 전자가 늘어 n형이 되고, 하나 적은 불순물을 넣으면 전자가 비어 있는 자리인 정공이 주요 운반자가 되는 p형이 된다. 정공은 실제 양성 입자가 아니라 전자가 비어 있는 상태를 편리하게 나타낸 개념이다. 전류를 설명할 때는 전자와 정공 모두 이동하는 전하 운반자로 다룬다.

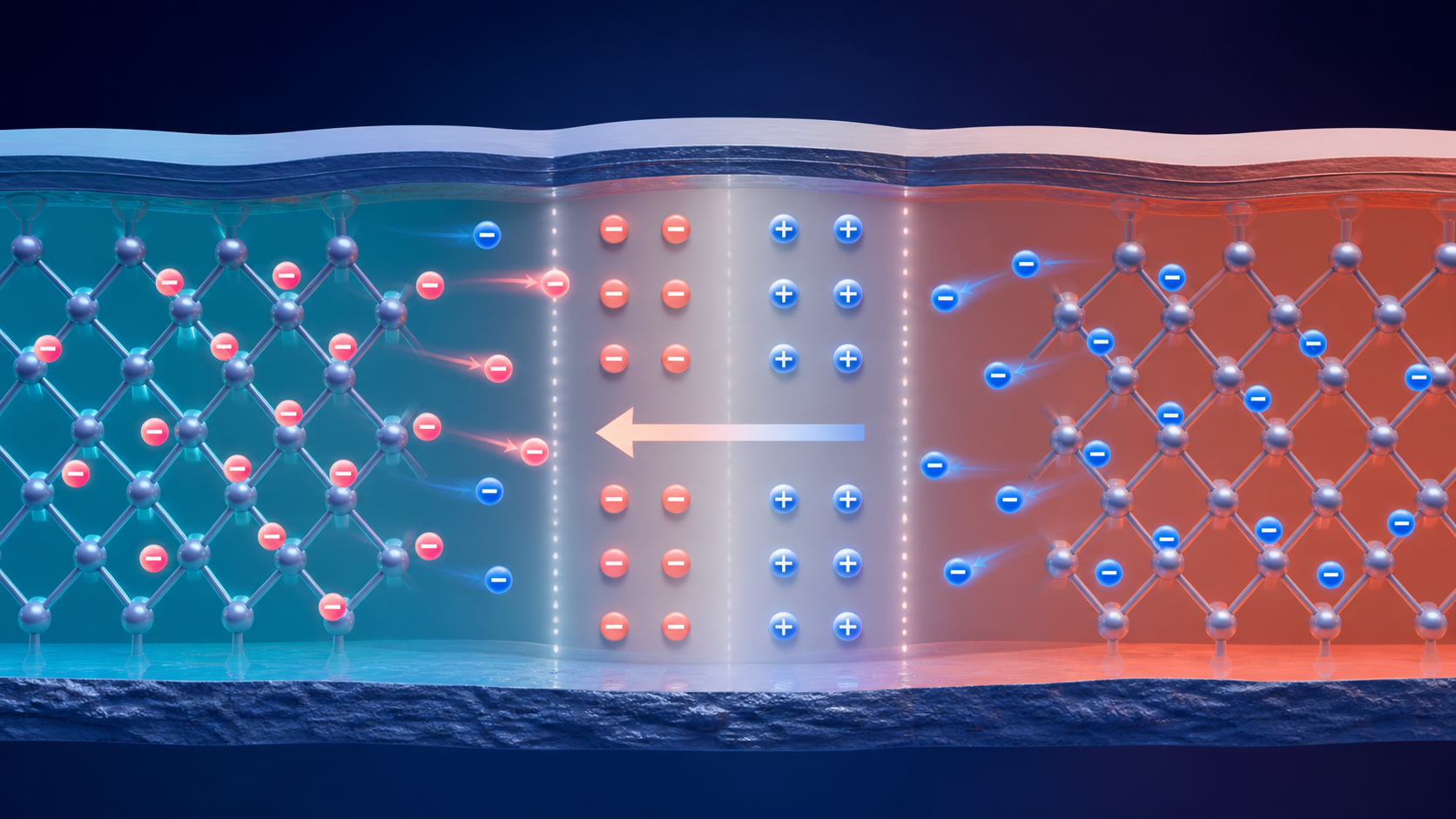

공핍층이 생기는 과정
- n형 쪽의 전자는 농도가 낮은 p형 쪽으로 확산해 정공과 재결합한다.
- p형 쪽의 정공도 n형 쪽으로 확산해 재결합한다.
- 이동 가능한 운반자가 빠져나간 자리에는 움직이지 못하는 이온화 도너와 억셉터가 남는다.
- 고정 이온이 만든 전기장은 전자와 정공을 원래 쪽으로 끌어당겨 확산을 억제한다.
| 구분 | 확산이 주도하는 방향 | 전기장이 주도하는 방향 |
|---|---|---|
| 전자 | n형에서 p형으로 | p형에서 n형으로 |
| 정공 | p형에서 n형으로 | n형에서 p형으로 |
| 평형 | 확산 전류와 표류 전류가 상쇄 | 순전류는 0 |
여기서 ‘공핍’은 전하가 전혀 없다는 뜻이 아니다. 이동 가능한 전자와 정공이 크게 줄었다는 뜻이며, 고정 이온과 전기장은 남아 있다. 따라서 공핍층 폭은 도핑 농도와 인가 전압, 재료 특성에 따라 달라진다.
순방향·역방향 바이어스의 차이
외부 전압을 p형 쪽에 더 높은 전위가 되도록 걸면 내부 장벽이 낮아져 다수 운반자가 접합을 더 쉽게 넘는다. 이를 순방향 바이어스라 하며 전류가 빠르게 늘어나는 이유다. 반대로 장벽을 높이는 방향으로 전압을 걸면 다수 운반자의 이동은 억제되고, 소수 운반자에 의한 작은 전류가 남는다. 역방향 전압을 무한히 올려도 된다는 뜻은 아니다. 소자의 정격을 넘으면 항복 현상으로 손상될 수 있다.
현실의 사례는 두 가지가 선명하다. 휴대전화 충전기의 정류 다이오드는 교류의 방향을 구분해 회로가 원하는 전류를 만들도록 돕는다. 태양전지는 빛이 만든 전자·정공 쌍을 p-n 접합의 내부 전기장이 서로 반대쪽으로 갈라놓아 외부 회로에서 전류를 얻는다. 두 경우 모두 접합의 전기장이 핵심이지만, 빛의 흡수와 회로 설계까지 같지는 않다.
설명이 성립하는 조건과 한계
교과서 그림은 급격한 접합과 열평형을 단순화해 보여 준다. 실제 소자에는 금속 접촉 저항, 표면 결함, 온도 변화, 복잡한 층 구조가 더해진다. 특히 높은 주파수나 매우 작은 구조에서는 축적 전하와 기생 성분도 중요하다. 그럼에도 ‘확산-공핍층-내부 전기장-평형’이라는 흐름은 반도체 접합을 해석하는 기본 골격으로 유효하다.
자주 묻는 질문
정공은 실제 입자인가요?
정공은 전자가 비어 있는 상태를 양전하처럼 다루는 유용한 개념이다. 물질 속 양성자가 이동한다는 뜻은 아니다.
공핍층에는 전하가 없나요?
이동 운반자는 적지만 고정 이온이 남아 전기장을 만든다.
순방향이면 저항이 0이 되나요?
아니다. 전류-전압 관계는 비선형이고 실제 소자에는 직렬저항과 열 효과가 있다.
태양전지도 다이오드인가요?
빛을 전기 에너지로 바꾸도록 설계된 p-n 접합 소자로 볼 수 있지만, 광흡수와 전극·패키징 설계가 함께 중요하다.
